실외 장비, 산업 자동화, 해양 엔지니어링, 신에너지 차량 등의 분야에서는 전기 연결의 신뢰성이 전체 시스템의 서비스 수명을 결정하는 경우가 많습니다.방수 원형 커넥터습기, 먼지, 진동 등 열악한 환경에서 연결 문제를 해결하도록 설계되었습니다. 이는 단순한 "플러그" 그 이상입니다. 씰링, 잠금 및 신호 전송을 통합한 포괄적인 엔지니어링 솔루션입니다.

원형을 선택하는 이유는 무엇입니까?

엔지니어링 응용 분야에서 원형 커넥터의 장점은 기하학적 구조의 자연스러운 합리성에서 비롯됩니다.

• 높은 공간 활용도: 원형 단면을 통해 가장 작은 설치 공간 내에서 최대 접점 수를 허용하므로 고밀도 핀 구성이 가능합니다.

• 간단한 밀봉 구현: O-링 또는 개스킷과 결합된 원형 프로파일은 균일한 반경 방향 압력을 생성하여 안정적인 밀봉 성능을 보장합니다.

• 탁월한 기계적 강도: 원형 하우징은 응력을 고르게 분산시켜 직사각형 커넥터보다 더 나은 충격 및 진동 저항을 제공합니다. 스레드 및 총검 잠금 메커니즘은 더욱 강력한 결합 보안을 제공합니다.

이와 대조적으로 표준 비방수 커넥터는 일반적으로 건조한 실내 환경에만 적합합니다. 밀봉 구조가 없으면 옥외 노출 시 물 침투나 UV 저하로 인해 고장이 발생하기 쉽습니다.

IP 등급 이해: 선택의 첫 번째 단계

'방수'는 엔지니어링 실무에서 IP(Ingress Protection) 등급을 사용하여 정량화해야 하는 일반적인 개념입니다. IEC 60529 표준에 따르면 IP 뒤의 첫 번째 숫자는 먼지 보호를 나타내고 두 번째 숫자는 방수를 나타냅니다.

주요 참고 사항: 커넥터의 IP 등급은 일반적으로 결합 상태에서의 보호 기능을 나타냅니다. 장비 포트가 장기간 노출되는 경우 보호 캡을 설치해야 합니다. 그렇지 않으면 보호가 손상됩니다.

재료와 구조가 수명을 결정합니다

IP 등급 외에도 재료 선택은 특정 환경에서 커넥터 수명에 직접적인 영향을 미칩니다.

• 하우징 소재: 장기간 실외 사용을 위해서는 열가소성 소재(예: 폴리카보네이트 및 PBT)를 권장합니다. 이 소재는 가볍고 부식에 강하며 자외선 차단 기능(UL F1 인증)을 제공합니다. 금속 하우징(알루미늄 합금, 스테인리스강)은 더 높은 기계적 강도나 EMI 차폐가 필요한 곳에 적합하며, 해양 염수 분무 환경에서는 스테인리스강이 선호됩니다.

• 잠금 장치:

• 나사식 잠금: 중공업에 적합한 가장 안정적이고 진동 저항이 뛰어납니다.

• 총검/푸시-풀 잠금: 명확한 "클릭" 피드백을 통해 빠른 삽입 및 추출이 가능하므로 설치 시간이 크게 절약되며 특히 머리 위 또는 제한된 공간 작업에 이상적입니다.

• 접점: 신호 안정성을 보장하기 위해 접점은 일반적으로 산화 및 부식을 방지하기 위해 금도금된 구리 합금으로 만들어집니다.

설치 및 유지 관리 시 실제 고려 사항

실제 설치 및 유지 관리에서 다음 사항은 커넥터의 보호 성능이 완전히 실현되는지 여부를 직접적으로 결정합니다.

1. 케이블 변형 방지: 커넥터를 결합하거나 결합 해제하기 위해 케이블을 당기지 마십시오. 케이블 변형은 후면 밀봉 구조를 손상시켜 IP 등급 실패를 초래할 수 있습니다. 설치 중에 케이블에 적절한 스트레인 릴리프가 제공되는지 확인하십시오.

2. 손으로만 조이세요: 특수 도구 포트를 제외하고 모든 잠금 작업은 손으로 수행해야 합니다. 렌치나 도구를 사용하여 과도하게 조이면 나사산이나 하우징이 손상될 수 있습니다.

3. 정기 검사: 씰링 링이 노화되거나 균열되었는지, 접점이 부식되거나 오염되었는지 정기적으로 확인하십시오. 장기간 사용하지 않는 포트의 경우 보호 캡으로 밀봉하십시오.

시장의 주류 브랜드 및 시리즈

다양한 애플리케이션 요구 사항에 따라 다양한 성숙한 시리즈 제품이 이미 시장에 출시되어 있습니다.

Amphen: X-Lok 계열은 빠른 푸시풀 잠금을 지원하고 M12 S-Code 계열은 IEC 61076-2-111 표준을 충족하여 산업 자동화 및 철도 운송에 적합한 IP67/IP68/IP69K 보호 등급을 제공합니다.

Omron: XS5 시리즈(M12 SmartClick)는 이물질 끼임을 방지하고 1/8회전 빠른 잠금을 지원하며 자동차, 식품 및 음료와 같은 공장 자동화 시나리오에 널리 사용되는 혁신적인 내부 잠금 구조를 갖추고 있습니다.

Bulgin: 400 시리즈는 전력, 데이터 및 RF 연결을 포괄하는 IP68/IP69K 보호 기능을 제공하며 해양 및 식품 가공과 같은 열악한 환경에 적합합니다.

Souriau - Eaton: UTS 시리즈는 1/3회전 총검 잠금 기능이 있는 플라스틱 하우징을 특징으로 하며 일부 모델은 결합되지 않은 상태에서도 IP68 등급을 유지하고 혼합 전력 및 신호 구성을 지원합니다.

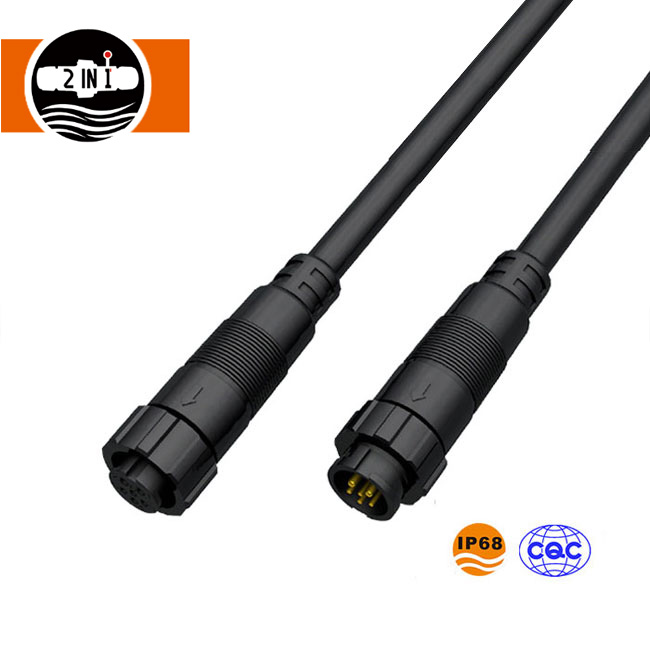

HuaYi-FaDa: M26 시리즈는 IP68 보호 등급을 지원하는 오버몰딩 및 분리형 버전을 모두 제공하며 LED 조명, 무대 장비, 스마트 그리드, 태양 에너지 및 자동화 장비에 적합한 난연성, 항산화 및 부식 방지 특성을 갖추고 있으며 케이블 길이 및 하우징 색상 옵션을 포함한 맞춤형 서비스를 제공합니다.

이 문서에 언급된 모든 타사 브랜드 이름과 제품 모델은 해당 소유자의 자산이며 참조용으로만 제공됩니다.HuaYi-FaDa 기술는 독립적인 제조업체이며 달리 명시하지 않는 한 앞서 언급한 브랜드와 아무런 제휴 관계가 없습니다.
