커넥터의 방수 등급은 어떻게 됩니까? 해당 방수 요구 사항은 무엇입니까?

산업, 자동차, 가전제품, 실외 장비 등의 산업 분야에서는방수 커넥터습기, 먼지가 많은 환경, 수중 환경 등에서 장비의 안정적인 작동을 보장하는 핵심 부품입니다.

커넥터의 방수 등급 표준은 주로 국제전기기술위원회(IEC)에서 제정한 IEC 60529 IP(Ingress Protection) 표준과 ISO 20653의 IP 등급 표준을 기반으로 합니다. 중국 국내 표준은 QC/T 413에서 제정한 표준을 참조합니다.

다양한 표준은 다양한 애플리케이션 요구 사항과 특성을 반영하며 각 표준은 애플리케이션이 개발됨에 따라 지속적으로 업데이트되고 개선됩니다.

일반적인 IP 표준은 다음과 같습니다.

IP 보호 등급의 의미

첫 번째 숫자(방진 등급): 0부터 6까지의 범위는 고체 이물질의 침입으로부터 보호하는 능력을 나타냅니다. 숫자가 높을수록 보호가 더 강력해집니다. 예를 들어, 등급 0은 보호 기능을 제공하지 않는 반면, 등급 6은 먼지 침입을 완전히 방지합니다.

두 번째 숫자(방수 등급): 범위는 0~8이며 액체 물의 침입을 방지하는 능력을 나타냅니다. 숫자가 높을수록 방수 성능이 좋아집니다.

방진 등급(첫 번째 자리)

방진 등급 범위는 0~6이며, 이는 장비의 먼지 방지 기능을 나타냅니다.

IP0X: 보호 없음, 방진 기능 없음.

IP1X: 직경 50mm보다 큰 고체 물체의 침투로부터 보호합니다.

IP2X: 직경 12.5mm보다 큰 고체 물체의 침투로부터 보호합니다.

IP3X: 직경 2.5mm보다 큰 고체 물체의 침투로부터 보호합니다.

IP4X: 직경 1mm보다 큰 고체 물체의 침투로부터 보호합니다.

IP5X: 먼지 유입을 방지하지만 완전하지는 않습니다. 장비 내부에는 소량의 먼지가 허용될 수 있습니다.

 IP6X: 먼지 유입으로부터 완벽하게 보호합니다. 장비 내부에는 먼지가 없습니다.

특정 방수 등급(두 번째 자리) 및 요구 사항

• IPX1: 수직으로 떨어지는 물에는 영향이 없습니다. 약한 비가 내리는 동안 보호된 위치에 배치할 수 있습니다.

• IPX2: 15° 경사로 떨어지는 물의 영향을 받지 않으며 IPX1보다 약간 더 엄격하며 비스듬히 배치된 장비에 적합합니다.

• IPX3: 최대 60° 각도에서 분사되는 물에 대한 저항력이 있습니다.

• IPX4: 모든 방향에서 튀는 물에 대한 저항력이 있습니다.

• IPX5: 제트 스프레이에 대한 저항력이 있어 모든 방향에서 발생하는 강력한 제트 스프레이를 견딜 수 있습니다.

• IPX6: 강한 제트 스프레이에 대한 저항력이 있고 모든 방향에서 흐르는 강한 물 흐름을 견딜 수 있습니다.

• IPX7: 침수에 강하며 특정 깊이의 물에 일정 시간 동안(예: 1미터 이내, 30분 이하) 담글 수 있습니다.

• IPX8: 연속 침수에 대한 저항력이 있어 심해 탐사 장비에 사용되는 커넥터와 같이 일정 깊이의 물에 일정 시간 동안 지속적으로 잠길 수 있습니다.

특별히 정의된 등급인 IPX9K가 있습니다.

이전에는 IPX4K, IPX6K 및 IPX9K가 자동차 산업에만 국한되었지만 나중에 해당 응용 분야가 다른 산업으로 확장되었습니다.

ISO 16750, DIN 40050 및 ISO 20653 시리즈에서 IPX9K는 가장 엄격한 방수 등급입니다. 여기에는 국내 자동차 산업 표준 QC/T417.1-2001, "자동차 배선 하니스 커넥터에 대한 테스트 방법 및 일반 성능 요구 사항"의 IPX9K 테스트가 포함됩니다.

후속 표준 업데이트와 새로운 응용 분야 추가로 IPX9K의 응용 분야는 계속 확장되었습니다.

• IPX9K: 최고 방수 등급으로 고온, 고압 조건에서 청소가 가능하며 식품 가공 장비, 농기계, 고압 세척기 및 기타 장비에 적합합니다.

브랜드 강점 추천: HuaYi-FaDa 기술을 선택하는 이유

HuaYi-FaDa 기술방수 커넥터의 R&D, 생산 및 판매를 전문으로 하는 국내 전문 기업으로 다년간의 제조 경험, 완전한 생산 시스템 및 성숙한 품질 관리 프로세스를 보유하고 있습니다.

우리는 디자인과 제조에 중점을 두고 있습니다.방수 연결산업 자동화, 실외 조명, 신에너지, 통신 장비, 무대 장비 및 모니터링 시스템에 널리 사용되는 신호 커넥터, 전원 커넥터 및 네트워크 커넥터를 포함한 여러 시리즈를 포괄하는 제품으로 솔루션을 제공합니다. 우리의 핵심 장점:

전문적인 공장 강점: 우리는 자체 금형 제작, 사출 성형, 와이어 제조 및 조립 작업장을 보유하고 있어 설계부터 배송까지 원스톱 서비스를 제공하여 안정적이고 제어 가능한 품질과 배송 시간을 보장합니다.

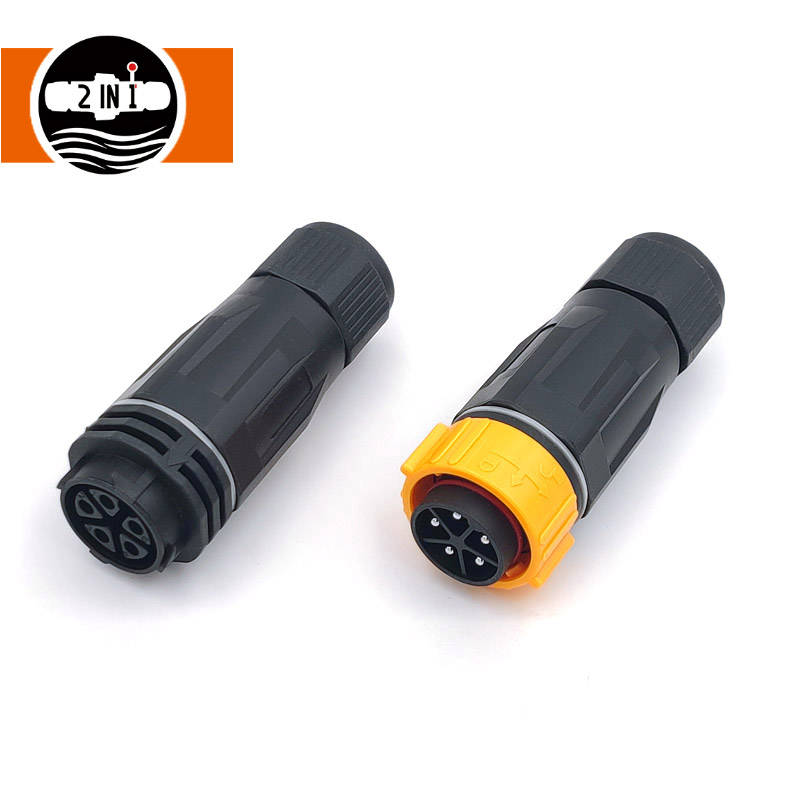

다양한 방수 제품: 당사는 M8 소형 커넥터, 40A 고전류 전원 커넥터, RJ45 방수 네트워크 커넥터, 나사 잠금식 방수 커넥터 등을 제공하여 다양한 장치의 연결 요구 사항을 충족합니다.

안정적이고 신뢰할 수 있는 제품 성능: 고사양 엔지니어링 플라스틱, 구리 합금 접점 및 실리콘 밀봉 구조를 활용하는 당사 제품은 IP67/IP68 보호 등급을 획득하여 습하고 먼지가 많으며 고온/저온 환경에서 장기간 사용할 수 있습니다.

포괄적인 인증 및 품질 관리: 당사의 제품은 CE, RoHS 및 기타 인증을 받았습니다. 각 제품은 안정적인 연결과 안전한 사용을 보장하기 위해 공장에서 출고되기 전에 여러 차례의 테스트를 거칩니다.

유연한 사용자 정의 및 빠른 서비스: 와이어 길이, 커넥터, 코어 수 및 설치 방법에 대한 사용자 정의 요구 사항을 지원합니다. 우리는 샘플 테스트, 기술 지원, 빠른 배송 및 애프터 서비스를 제공합니다.
