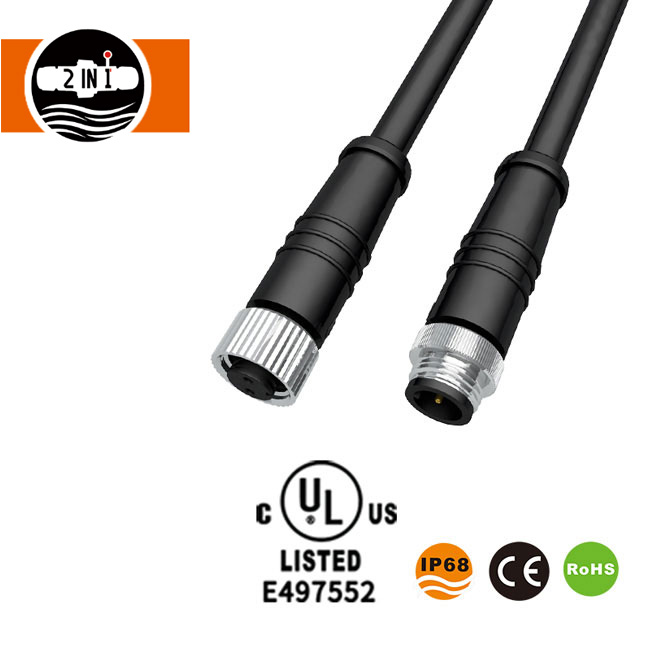

M12 방수 전기 케이블 커넥터

M12 방수 전기 케이블 커넥터는 HuaYi-FaDa Technology의 핵심 제품 중 하나이며 방수 및 내식성을 요구하는 다양한 전기 연결 시나리오를 위해 특별히 설계되었습니다. 실용성과 내구성의 균형을 유지하여 다양하고 복잡한 작업 조건에 적응합니다. 이 제품은 모듈식 디자인을 채택했습니다. 상단 부분에는 금도금 접점 인터페이스가 있어 안정적인 전류 및 신호 전송을 보장합니다. 중간 부분에는 금속 잠금 너트가 있어 연결의 견고성을 높이고 진동으로 인한 분리를 방지합니다. 하부에는 내후성과 보호 성능이 뛰어난 PA66 나일론 쉘이 있습니다. 이 세 가지 요소가 함께 작동하여 열악한 환경에서도 M12 방수 전기 케이블 커넥터의 안정적인 작동을 보장합니다. 우리는 항상 고객 지향적이며 제품 구조를 최적화하고 제품 성능을 개선하여 이 M12 방수 전기 케이블 커넥터를 더 많은 산업 분야의 실제 응용 요구 사항에 적용하고 고객의 연결 실패 위험을 줄입니다.

M12 방수 전기 케이블 커넥터의 매개변수

제품 구조 분석

상단 부분: 금도금 접점 인터페이스

M12 방수 전기 케이블 커넥터의 상단 부분은 금도금 황동으로 만들어진 핵심 접촉 영역입니다. 균일하고 치밀한 금도금은 커넥터를 공기, 습기 등 부식성 물질로부터 효과적으로 격리하여 산화 및 녹을 방지하고 전류 및 신호 전송의 연속성과 안정성을 보장합니다. 접점 설계는 산업 표준을 준수하여 원활한 삽입 및 제거와 긴밀한 접점을 보장합니다. 이는 접촉 저항과 신호 손실을 효과적으로 줄여 저전압 및 전류 전송 요구 사항에 적합하고 신호 안정성 요구 사항이 높은 산업 시나리오에 이상적입니다.

중간 부분: 금속 잠금 너트

이 제품은 고강도 합금으로 정밀 가공된 중간 부분의 금속 너트가 특징입니다. 실은 깨끗하고 규칙적이며 잠금력은 적당합니다. 360° 회전 잠금이 가능하여 커넥터와 장비/케이블 사이의 안전하고 안정적인 연결을 보장하고 장비 진동이나 외부 충격으로 인한 풀림이나 분리를 효과적으로 방지합니다. 금속 너트 표면은 부식 방지 코팅으로 처리되어 습기, 먼지 등 열악한 환경을 견딜 수 있어 M12 방수 전기 케이블 커넥터의 전체 사용 수명을 연장합니다.

하부: PA66 나일론 하우징

M12 방수 전기 케이블 커넥터의 하부는 고품질 PA66 나일론 소재로 제작된 하우징 구조로 94-VO 난연 표준을 충족하고 우수한 난연성, 내후성 및 충격 방지 특성을 보유합니다. 하우징은 전용 실리콘 방수 링이 장착된 엄격한 밀봉 설계를 특징으로 하며 IP67 이상의 방수 등급을 달성하여 먼지, 습기, 기름이 커넥터에 들어가는 것을 효과적으로 방지하고 내부 접점과 배선이 손상되지 않도록 보호합니다. 동시에 PA66 나일론 소재는 내한성이 우수하여 -40℃의 극저온 환경에서도 부서지거나 변형되지 않고 구조적 안정성을 유지합니다.

제품특징

1. 안정적인 방수 및 방진 성능

M12 방수 전기 케이블 커넥터는 IP67 표준 방수 및 방진 성능을 충족하며 일부 모델은 IP68로 업그레이드할 수 있습니다. 먼지 침입과 단기적인 물 침수를 효과적으로 방지하여 실외, 습하고 먼지가 많은 환경에 적합하며 전기 연결에 대한 포괄적인 보호 기능을 제공합니다. 보호 성능에 영향을 미치지 않도록 물에 장기간 담그는 것을 피해야 합니다.

2. 우수한 소재 및 내식성

접점은 금도금 황동으로 만들어졌으며 쉘은 PA66 나일론으로 만들어졌으며 너트는 금속으로 만들어졌습니다. 이 세 가지 재료는 함께 작용하여 제품의 내식성, 내유성 및 내충격성을 향상시킵니다. 이 제품은 엄격한 염수 분무 테스트(중성 염수 분무 테스트 48시간 후에도 부식 없음)를 거쳐 산업 환경의 다양한 화학 매체에 적합하고 수명을 연장합니다.

3. 다양한 핀 옵션과 폭넓은 호환성

2핀, 3핀, 4핀, 5핀, 8핀, 2+2핀, 2+3핀, 2+4핀을 포함한 여러 핀 구성을 제공하므로 고객 연결 요구 사항에 따라 유연하게 선택할 수 있습니다. 다양한 전력 및 신호 전송 시나리오에 적응하고 LED 조명, 센서 및 액추에이터와 같은 다양한 장치와 호환됩니다.

4. 편리한 설치와 안전한 연결

후면 패널 장착을 지원하여 복잡한 도구나 전문 기술 없이도 설치 과정을 단순화하여 설치 효율성을 향상시킵니다. 중앙 금속 잠금 너트 설계는 원활한 삽입 및 제거를 보장하고 충격 방지 및 풀림 방지 기능을 갖추고 있어 진동이 자주 발생하는 산업 자동화 시나리오에 적합합니다.

5. 저손실 신호 전송

금도금 접점은 낮은 접촉 저항(<10mΩ)과 높은 절연 저항(≥100MΩ)을 갖추고 있어 전류 및 신호 전송 손실을 효과적으로 줄이고 안정적이고 간섭 없는 신호 전송을 보장하며 산업용 버스 및 센서 신호 전송과 같은 고정밀 시나리오에 적응합니다.

기술적 장점

1. 정밀제조공정

우리는 수직 사출 성형기 및 CNC 밀링 기계와 같은 고정밀 생산 장비를 사용하여 M12 방수 전기 케이블 커넥터의 모든 구성 요소를 정밀하게 가공하는 전문 금형 가공, 사출 성형 및 하드웨어 가공 작업장을 보유하고 있습니다. 이를 통해 정확한 치수, 깔끔한 구조, 원활한 삽입 및 제거, 강력한 적응성을 보장합니다. 모든 제품은 부적격 제품이 공장에서 출고되는 것을 방지하기 위해 100% 전체 검사(배치 샘플링 아님)를 거칩니다.

2. 표준화되고 호환 가능한 디자인

M12 방수 전기 케이블 커넥터는 IEC-61076-2-101 국제 표준에 따라 설계되어 탁월한 호환성과 하위 호환성을 갖추고 있습니다. 동일한 사양 및 코딩을 가진 다른 브랜드의 M12 커넥터와 호환되므로 고객의 교체 비용과 적응 위험이 줄어듭니다. 이 제품은 A 코딩을 포함한 다양한 코딩 방법을 지원하므로 다양한 응용 시나리오에 따라 유연한 구성이 가능합니다.

3. 맞춤형 기술지원

우리는 방수 커넥터 맞춤화에 대한 광범위한 경험을 갖춘 독립적인 R&D 팀을 보유하고 있습니다. 우리는 다양한 산업 및 장비의 특별한 연결 요구 사항을 충족하기 위해 핀 구성, 쉘 색상, 케이블 길이, 방수 등급 등의 맞춤형 사용자 정의를 포함하여 특정 고객 요구 사항을 기반으로 OEM/ODM 사용자 정의 서비스를 제공할 수 있습니다.

4. 엄격한 품질 관리 시스템

우리는 ISO9001:2008 표준을 준수하는 품질 관리 시스템을 구축했습니다. 원자재 조달 및 생산 가공부터 완제품 배송까지 모든 단계를 전문 품질 검사관이 엄격하게 관리합니다. 모든 원자재는 RoHS 및 UL을 준수하는 환경 친화적인 재료로 선택되어 당사 제품이 무독성이고 환경 친화적이며 전 세계 많은 국가 및 지역의 환경 요구 사항을 충족하도록 보장합니다.

M12 방수 전기 케이블 커넥터의 제품 세부 정보

연결:

응용 시나리오

1. LED 조명

LED 스트립 조명, LED 벽 세척 조명, LED 지상 조명, LED 로프 조명, LED 스트립 조명, 커튼 조명 및 깜박이는 조명과 같은 다양한 LED 조명 제품에 널리 사용됩니다. 조명 장비에 안정적인 방수 연결을 제공하여 실외 및 실내의 습한 환경을 포함한 다양한 조명 시나리오에 적응하여 조명 장비의 정상적인 작동을 보장합니다.

2. 산업 자동화

근접 스위치, 유량 모니터링 장치, 필드버스 구성 요소, 센서 장치 및 액추에이터 장치에 쉽게 연결됩니다. 공장 자동화, 로봇 공학, 기계 장비에 적합하며 열악한 산업 환경에서도 안정적인 신호 및 전류 전송을 유지하여 장비 신뢰성을 향상시킵니다.

3. 새로운 에너지와 커뮤니케이션

태양광 모듈, 인버터 등 신에너지 장비는 물론 5G 통신장비, 친환경 전기차에도 적용된다. 뛰어난 내후성과 간섭 방지 성능을 갖추고 있어 복잡한 실외 환경 조건에 적응하고 안정적인 장비 작동을 보장합니다.

4. 기타 분야

또한 의료 기기, 해양 장비, 기계 장비에도 적용 가능하며 방수, 내식성 및 높은 안정성이 요구되는 다양한 장치에 적합한 연결 솔루션을 제공합니다.

FAQ

Q1: M12 방수 전기 케이블 커넥터의 방수 등급은 무엇입니까?

A1: 표준 모델은 IP67의 방수 등급을 갖추고 있어 먼지 침입과 단기 침수를 효과적으로 방지합니다. 또한 방수 요구 사항이 더 높은 시나리오에 적합한 고객 요구에 따라 업그레이드할 수 있는 맞춤형 IP68 등급 옵션도 제공합니다.

Q2: 제품은 어떤 핀 구성을 지원합니까? 특수 핀을 맞춤 제작할 수 있나요?

A2: 표준 핀 구성에는 2핀, 3핀, 4핀, 5핀, 8핀, 2+2핀, 2+3핀 및 2+4핀이 포함됩니다. OEM/ODM 사용자 정의가 지원됩니다. 특수 핀 구성 및 배열은 특정 고객 요구에 따라 맞춤화될 수 있습니다.

Q3: 제품의 수명은 어떻게 되나요? 품질 보증이 있나요?

A3: 제품의 기계적 수명은 ≥3000 결합 주기입니다. 정상적인 사용 시 수명은 3년 이상에 달할 수 있습니다. 우리는 3년 품질 보증을 제공합니다. 보증 기간 내에 인간에 의한 것이 아닌 손상으로 인해 발생한 품질 문제에 대해 무료 수리 또는 교체 서비스를 제공합니다.

Q4: 샘플을 제공할 수 있나요? Q4: 샘플 배송 시간은 얼마나 됩니까?

A4: 무료 샘플이 제공되며, 모델당 3개의 샘플이 제공됩니다. 샘플 배송 시간은 영업일 기준 3~5일입니다. 맞춤형 샘플의 경우 맞춤 제작의 복잡성에 따라 배송 시간이 연장됩니다.

Q5: 주문 배송 시간은 어떻게 되나요? 대량 구매를 지원하나요?

A5: 표준 주문 배송 시간은 2~3주입니다. 대량 주문은 주문 수량 및 생산 일정에 따라 조정될 수 있습니다. 우리는 보다 경쟁력 있는 가격을 제공하는 대량 구매를 지원합니다. 자세한 내용은 영업팀에 문의하세요.

Q6: 제품이 환경 보호 요구 사항을 충족합니까?

A6: 예, 당사의 M12 방수 전기 케이블 커넥터는 RoHS를 준수하는 환경 친화적인 원자재를 사용합니다. 생산 공정은 환경 요구 사항을 따르며 제품은 무독성이며 무해하며 전 세계 여러 국가 및 지역의 환경 규정을 준수합니다.
